合金粉体等静压模具，粉末冶金等静压成型模具，江苏海得实全系列等静压模具，非标异形等静压模具定做，等静压成型（isostatic  pressing）又叫静水压成型，它是利用液体介质不可压缩性和均匀传递压力性的一种成型方法。也就是说，处于高压容器中的试样受到的压力如同处于同一深度的静水中所受到的压力情况，所以叫做静水压或等静压。根据这种原理而得到的成型工艺则称为静水压成型或等静压成型。

等静压成型特点等静压技术作为一种成型工艺，与常规成型技术相比，具有以下优点：

    ①压坯的密度均匀一致。在干压成型中，无论是单向还是双向压制，由于粉料与钢模之间的摩擦阻力而会出现压坯密度分布不均现象。这种密度的变化在压制复杂形状制品时，往往可达到10%以上：等静压流体介质传递压力，在各方向上相等。包套与粉料受压缩大体一致，粉料与包套无相对运动，它们之间的摩擦阻力很小，压力只有轻微的下降，这种密度下降梯度一般只有1%以下。因此，可以认为等静压压制的坯体密度是均匀的。由于坯体密度均匀，制品长径比可不受限制，有利于生产棒状、管状细而长的产品。

    ②坯体密度高，一般要比单向和双向模压成型高50/ - 15%。由于坯体密度高;烧成收缩小，因而不易变形。

    ③冷等静压成型的坯体强度高，可以直接进行搬运和机械加工。

    ④坯体内应力小，减少了坯体开裂、分层等缺陷：

    ⑤可以少用或不用黏结剂，既减少了对制品的污染．又简化了制坯l：序。

    ⑥可实现坯体近净尺寸成型，减少加工费用和原材料浪费。

冷等静压机主要由弹性模具、缸体(高压容器)、框架、液压系统等组成。

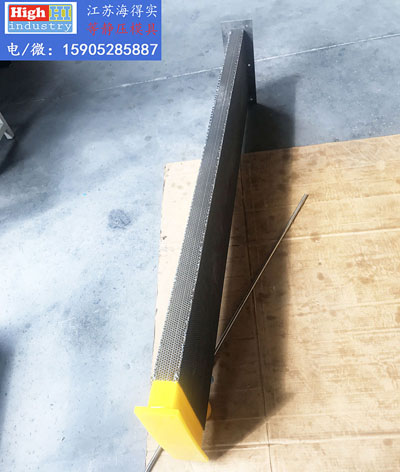

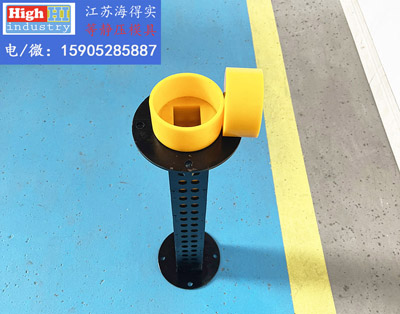

(1)弹性模具。用橡胶或树脂材料制成。物料颗粒大小和形状对模具寿命有较大影响。模具设计是等静压成型的关键，因为坯体尺寸的精度和致密均匀性与模具关系密切。将物料装入模具中时，其棱角处不易为物料所充填，可以采用振动装料，或者边振动，边抽真空，效果更好。

(2)缸体。能承受高压的容器。一般有两种结构形式：一种是由两层简体热装而成，内筒处于受压状态，外筒处于受拉状态，这种结构形式只适用于中小型等静压成型设备；另一种是采用钢丝预应力缠绕结构，用机械性能良好的高强度合金钢作为芯简体，然后用高强度钢丝按预应力要求，缠绕在芯筒外面，形成一定厚度的钢丝层，使芯筒承受很大的压应力。即使在工作条件下，也不承受拉应力或很小的拉应力，这种容器具有很高的抗疲劳寿命，可以制造直径较大的容器。容器的上塞和下塞都是活动的，加压时，上下塞将力传递到机架上。

(3)框架。有两种结构形式：一种为叠板式结构，采用中强度钢板叠合而成；另一种为缠绕式框架结构，由两个半圆形梁及两根立柱拼合后用高强度钢丝预应力缠绕而成。这种结构受力合理，抗疲劳强度高，工作安全可靠。

(4)液压系统。由低压泵、高压泵和增压器以及各式阀等组成。开始由流量较大的低压泵供油，达到一定压力后，再由高压泵供油，如压力再高，则由增压器提高油的压力。工作介质可以是水或油。

联系江苏海得实

电话 15905285887 颜先生

邮箱 cip@highindustryco.com

微信/QQ: 159 0528 5887

等静压模具  等静压胶套 粉体等静压成型模具 聚氨酯包胶 CIP模具 CIP BAGS ISO BAGS 冷等静压聚氨酯包套
